2013年11月29日 星期五

技師的辦公椅

車店裡雖然有專業的維修台,可以方便地以站姿或坐在工作椅上進行單車的維修工作,但還不了有些板凳高度的工作,趁著閒暇時,自己設計製作了這個板凳工具箱。

以松木拼組而成的板凳,樣子有點怪,上方的開口是用來方便提著板凳趴趴走

下層是一個可以單獨拉出的手提工具箱,板凳工作時,工具就在正下方,拿取和收拾都很方便,也可以把工具箱單獨拉出提著走,方便再昇級






2013年11月27日 星期三

Specialized S-Wroks Tarmac SL4 車架組


2013年11月24日 星期日

Independent Fabrication Factory LightWeight + Campagnolo Super Rrecord 組車

這支酒紅色的 Factory LightWeight 車架組,最特別的是貼標的工法,以純金金箔塑形後,黏貼在管材上,最後再烤上金油,質感不在話下,算是少見的工法。

框金耶 FLW 車架

按例,在組裝前,先上層蠟,除了美觀之外,也方便整理在組車過程中,沾到的油污

安裝 Super Record 11s 大盤組,同時用扭力扳手確認大盤迫緊螺絲的固定磅數

檢查和校正後變速器勾爪,確保稍後安裝的後變速器可以順暢地運作

安裝 Super Record 後變速器,同時使用扭力扳手,確認固定磅數

使用 Campy 原廠的 UT-CN300 11s 打鏈器安裝鏈條,以確保安裝的品質

安裝 Super Record 變把,走線中

安裝 Honjo 的土除,同色烤漆加上相同工法的純金金箔,絕佳的整體質感


車架下管的貼標,和土除上的金色飾紋,皆是純金金箔打造

整車完成照

雖然車架組沒有預留貨架孔,但還是可以搭配這組 Tubus 的貨架,讓車子有更廣的應用





2013年11月16日 星期六

Chris King 花鼓保養

Chris King 出品的花鼓,一直備受專業騎士的青睞,空轉時綿蜜的棘輪聲,更是一大特色,這次介紹的是 CK 花鼓的拆解保養,再重新組裝的過程。


來店進行保養的 CK 花鼓,先從前面開始
先拆卸碟盤,才能對前花鼓軸芯作業

鬆開花鼓右側預壓環螺絲,取下預壓調整環

將前軸芯往左側移出

前花鼓的培林

小心的卸下培林的防塵圈和固定 C 型環

對花鼓進行清潔的作業

清潔後,使用空壓機,以最小的氣壓,將清潔劑吹離培林

使用 CK 專用的 RingDrive Lube,對培林重新上油

小心地蓋上防塵圈

裝上固定用的 C 型環

將花鼓軸芯裝回去

裝上預壓環,調整好預壓

再將碟盤固定好,前花鼓的保養完成

--------------------------------------------------------- 這是分隔線,接下來是後花鼓的部份 ---------------------------------------------------------
後花鼓的預壓環在右側,不拆碟盤不影響保養的作業(但後來還是拆了,比較方便處理),鬆開預壓環螺絲

取下預壓調整環

從傳動側抽出花鼓軸芯

使用 CK 專用的 T-Handle 工具,卸下左側的培林

同樣用 T-Handle 工具,卸下右側的培林,和花鼓內的 RingDrive 機構

卸下的培林和 RingDrive 機構

再用 Spline Driver 配合 Cog Spline Wrench 工具,拆卸棘輪座內側固定螺絲

使用 T-Handle 工具,即可卸下棘輪座裡的培林

清潔後的 CK 花鼓的傳動部零件

清潔後的 CK 後花鼓內部

使用 T-Handle 工具,將零件依序裝回花鼓內

使用 T-Handle 工具,安裝棘輪座內部的零件

安裝棘輪座固定螺絲時,使用 Spline Driver + Cog Spline Wrench 工具,同時配合扭力扳手,確保正確的固定磅數

最後將棘輪座,軸芯裝回花鼓,調整好預壓,即大功告成


2013年11月12日 星期二

Fizik 車手帶

備受喜愛的 Fizik 車手帶,顏色齊全,全新到貨。


Specialized S-Works 女用公路車鞋


2013年11月11日 星期一

Independent Fabrication Ti Crown Jewel + Campagnolo Chorus 組車

這款看起來是 Ti Crown Jewel 車架組,實際是採用 Ti Factory Lightweight 的管材,將立管的管材,改為 Ti 的管材,前三角為亮黑的烤漆,後三角保留鈦的原色,算是比較少有的設定。

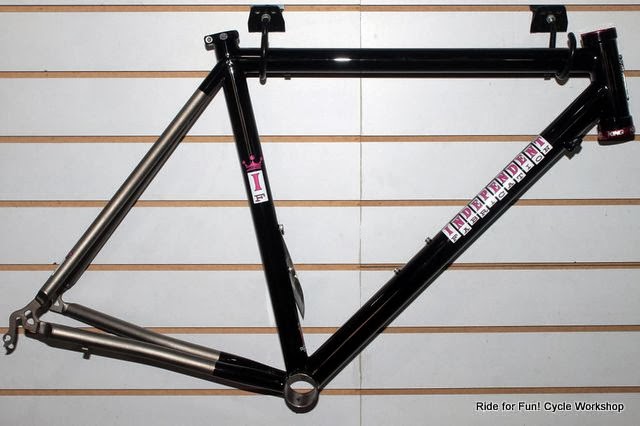

混合版的 Ti Crown Jewel 車架組

按例,先幫車架打臘,除了美觀之外,也方便清理在組車過程中,沾到的油污

車架五通是 PF30 的規格,配合專用工具,將 BB cup 壓入五通管裡

安裝 Chorus 大盤組,同時使用扭力扳手,確認固定磅數

檢查和校正後變速器勾爪,確保稍後安裝的後變速器可以順暢地運作

安裝 Chorus 後變速器,同時使用扭力扳手,確認固定磅數

安裝 Chorus 前變速器,同時使用扭力扳手,確認固定磅數

使用 Campy 原廠的 UT-CN300 打鏈器,安裝 11s 鏈條

安裝 Chorus 變把,走線中

安裝 Chorus 夾器

整車完成
