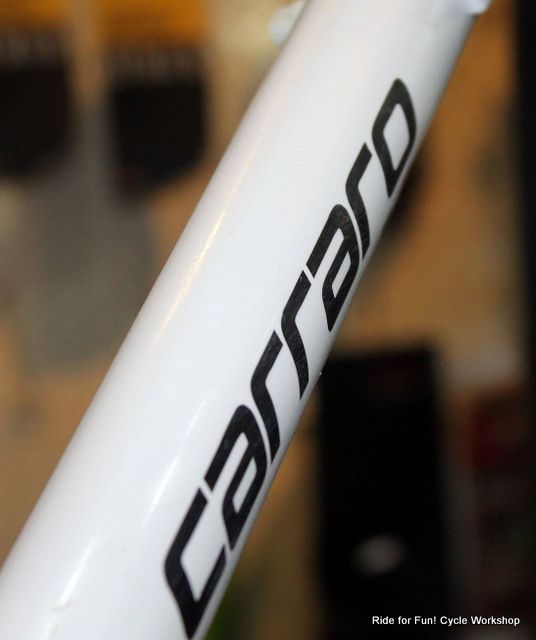

Carraro 車架組
|
 |
組裝前，先在管材內的防鏽噴塗，以適應台灣多雨和潮濕的氣候
|
 |
組裝前先進行上蠟，不但可以讓車架增色，也方便組車時，清潔留在車架上的油污
|
 |
頭管上下端面和內管的鉸銑，以利稍後的頭碗安裝
|
 |
五通 BB 的銑牙處理，順牙同時去除留在五通內的殘漆，以利稍後的 BB 安裝
|
 |
BB 五通端面的處理，可以確保稍後安裝的外掛式 BB 完全平行地固定在車架上
|
 |
立管銑管處理，可以去除留在立管內殘渣
|
 |
後變速器勾爪螺孔順牙
|
 |

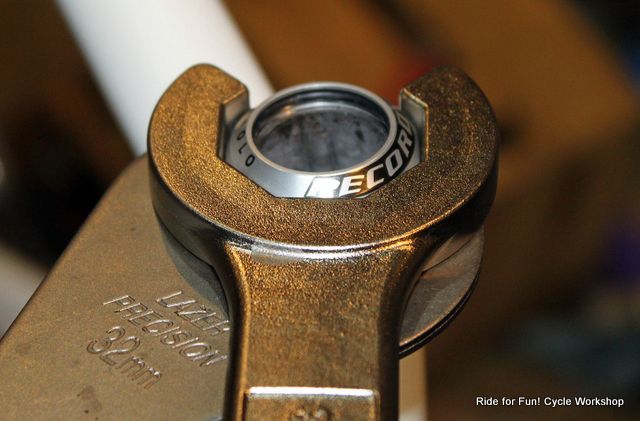

使用 Eduro BBT-01 工具，安裝外掛式 BB
|
 |
Athena 採用 Power Torque 的大盤組，安裝方式和 Ultra Torque 不同
|
 |

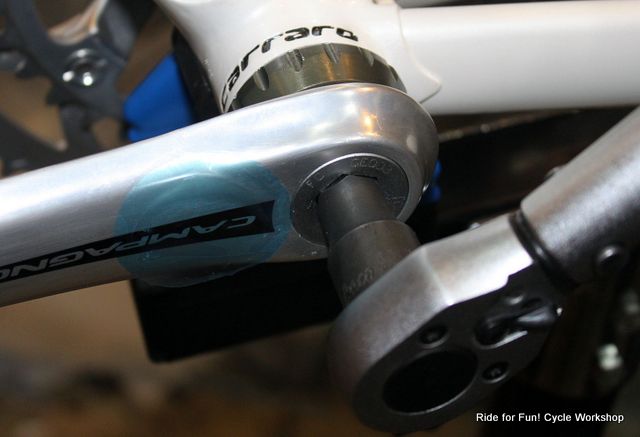

安裝 Campy Athena 大盤左腿，同時用扭力扳手確認固定磅數
|
 |
使用 Parktool DAG-2 檢查後變速器勾爪，確保和輪組之間是平行的
|
 |
安裝 Campy Athena 後變速器，同時用扭力扳手確認固定磅數
|
 |
安裝 Campy Athena 前變速器，同時用扭力扳手確認固定磅數
|
 |
使用 Campy 原廠的 UT-CN300 打鏈器，安裝 11s 鏈條
|
 |
傳動部完成
|
 |
1吋有牙前叉端座的銑面
|
 |
使用 Hozan C-448 頭碗安裝工具，壓入上下頭碗蓋
|
 |
使用 Parktool CRS-1 工具安裝前叉座環
|
 |
1吋前叉裁剪之後，使用牙板順牙，以利稍候安裝的有牙式頭碗組
|
 |
安裝的有牙式頭碗組
|
 |
車手和變把安裝、走線
|
 |
整車完成
|
